Стойки вибрированные

Наименование продукции Нормативно-техническая документация Размеры, мм Объем ед. м3 Масса ед. тн Изгибающий момент тс*м. Морозостойкость Водонепроницаемость Класс бетона Вагон-ная норма, шт Тип подвижного состава
L В t h h1
СВ 95-2-2в ТУ 5863-010-00113557-96
ТУ 5863-004-00113557-96		 9500 150 245 175 150 0,3 0,8 2,0 F150-200 W4-8 В30 84; 90 п/вагон
СВ 95-20 СТБ 1247-2000 9500 150 245 175 150 0,3 0,8 2,0 F150-200 W4-8 В30 84; 90 п/вагон
СВ 95-3-2в ТУ 5863-010-00113557-96 9500 150 245 175 150 0,3 0,8 2,5 F150-200 W4-8 В30 84; 90 п/вагон
СВ 95-25 СТБ 1247-2000 9500 150 245 175 150 0,3 0,8 2,5 F150-200 W4-8 В30 84; 90 п/вагон
СВ 95-2 ТУ5863-007-00113557-94 Серия 24.7759 9500 150 245 175 150 0,3 0,8 2,0 F200 W6-8 В30 84; 90 п/вагон
СВ 95-3 ТУ5863-007-00113557-94 Серия 24.7759 9500 150 245 175 150 0,3 0,8 3,0 F200 W6-8 В30 84; 90 п/вагон

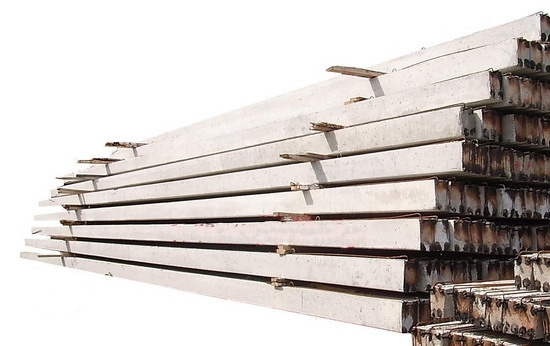

Железобетонные вибрированные предварительно напряженные стойки опор ЛЭП разработаны для опор воздушных линий электропередачи напряжением 0,38 кВ.

Вибрированные опоры ЛЭП предназначены для применения: при расчетной температуре наружного воздуха (наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до -55°С включительно; в I-V районах по давлению ветра; и в I-IV районах по толщине стенок гололеда (согласно СНИП 2.01.07-85) при сейсмичности площадки строительства 9 баллов.

Наименование продукции Нормативно-техническая документация Размеры, мм Объем ед. м3 Масса ед. тн Изгибающий момент тс*м. Морозостойкость Водонепроницаемость Класс бетона Вагон-ная норма, шт Тип подвижного состава
L В t h h1
СВ 105-1-2 ТУ 5863-003-00113557-94 10500 190 280 205 175 0,47 1,2 3,6 F150-200 W4-8 В30 56 п/вагон
СВ 105-2-2 ТУ 5863-003-00113557-94 10500 190 280 205 175 0,47 1,2 5,0 F150-200 W4-8 В30 56 п/вагон
СВ 105-3,6 ТУ5863-007-00113557-94 Серия 24.7759 10500 190 280 205 175 0,47 1,2 3,6 F200 W6-8 В30 56 п/вагон
СВ 105-5,0 ТУ5863-007-00113557-94 Серия 24.7759 10500 190 280 205 175 0,47 1,2 5,0 F200 W6-8 В30 56 п/вагон
СВ 110-1-2а ТУ 5863-002-00113557-94 11000 165 280 185 175 0,45 1,1 3,5 F150-200 W4-8 В30 57; 58 п/вагон
СВ 110-35 СТБ 1247-2000 11000 165 280 185 175 0,45 1,1 3,5 F150-200 W4-8 В30 57; 58 п/вагон
СВ 110-2-2а ТУ 5863-002-00113557-94 11000 165 280 185 175 0,45 1,1 5,0 F150-200 W4-8 В30 57; 58 п/вагон
СВ 110-49 СТБ 1247-2000 11000 165 280 185 175 0,45 1,1 5,0 F150-200 W4-8 В30 57; 58 п/вагон
СВ 110-3,5 ТУ5863-007-00113557-94 Серия 24.7759 11000 165 280 185 175 0,45 1,1 3,5 F200 W6-8 В30 57; 58 п/вагон
СВ 110-5,0 ТУ5863-007-00113557-94 Серия 24.7759 11000 165 280 185 175 0,45 1,1 5,0 F200 W6-8 В30 57; 58 п/вагон

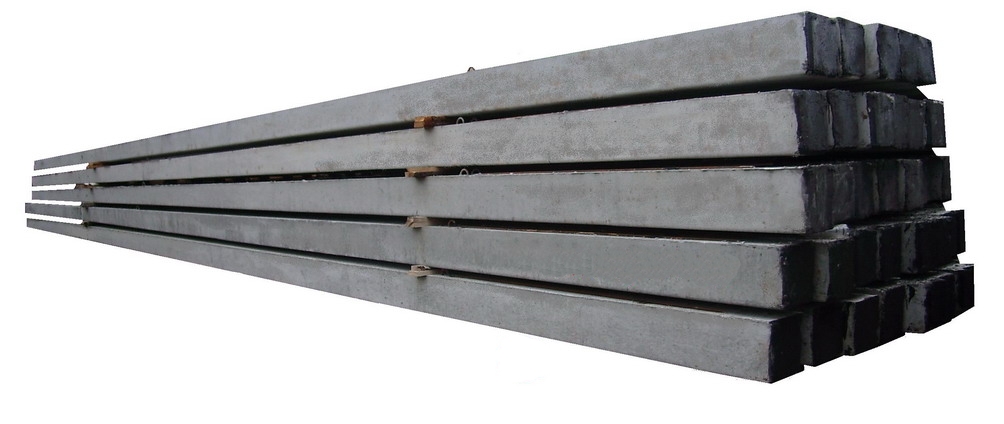

СВ 164-1-2 ТУ5863-005-00113557-94 16400 200 380 390-210 370-190 1,42 3,55 12,0 F150-200 W6-8 В30 13; 15;
17; 19		 Сцеп из
2-х плат-форм
СВ 164-2-2 ТУ5863-005-00113557-94 16400 200 380 390-210 370-190 1,42 3,55 9,0 F150-200 W6-8 В30 14-26 Сцеп из
3-х плат-форм

Данные железобетонные вибрированные предварительно напряженные стойки опор ЛЭП разработаны для опор воздушных линий электропередачи напряжением 6–10 кВ и 35 кВ.
