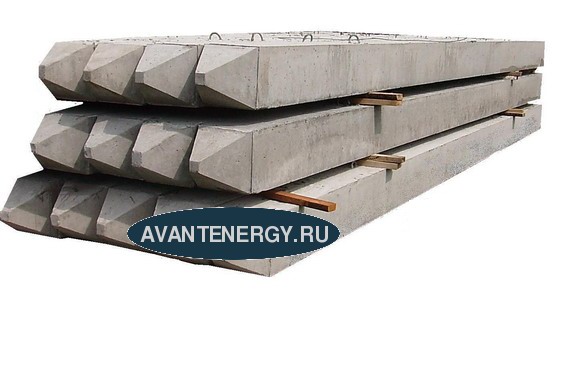

Сваи для фундаментов опор Серия 3.407-115

Наименование продукции Нормативно-техническая документация Размеры, мм Объем ед. м3 Масса ед. тн Морозостойкость Водонепроницаемость Класс бетона Вагонная норма, шт Тип подвижного состава
L b
С35-1-8-0,1,2,Н Серия 3.407-115 в.4
ТУ 5800-001-00113371-2001
8000 350 0,96 2,4 F150-200 W4-8 В25 24-27 Платф.(полув.)
С35-2-8-0,1,2,Н Серия 3.407-115 в.4
ТУ 5800-001-00113371-2001
8000 350 0,96 2,6 F150-200 W4-8 В25 24-27 Платф.(полув.)
С35-1-10-0,1,2,Н Серия 3.407-115 в.4
ТУ 5800-001-00113371-2001
10000 350 1,2 3,0 F150-200 W4-8 В25 20 Платформа
С35-2-10-0,1,2,Н Серия 3.407-115 в.4
ТУ 5800-001-00113371-2001
10000 350 1,2 3,2 F150-200 W4 — 8 В25 20 Платформа
С35-1-12-0,1,2,Н Серия 3.407-115 в.4
ТУ 5800-001-00113371-2001
12000 350 1,44 3,6 F150-200 W4-8 В25 16 Платформа
С35-2-12-0,1,2,Н Серия 3.407-115 в.4
ТУ 5800-001-00113371-2001
12000 350 1,44 3,9 F150-200 W4-8 В25 16 Платформа

Каждый типоразмер сваи имеет 2 варианта армирования. Для использования свай в различных фундаментах предусмотрено 4 типа оголовков: штырь, длинный болт, два болта и металлический лист; в последнем случае к листу может быть приварено 2 типа наголовников (с двумя или четырьмя болтами) или прикреплены болтами пропущенными через отверстие в свае, детали для крепления оттяжек.
